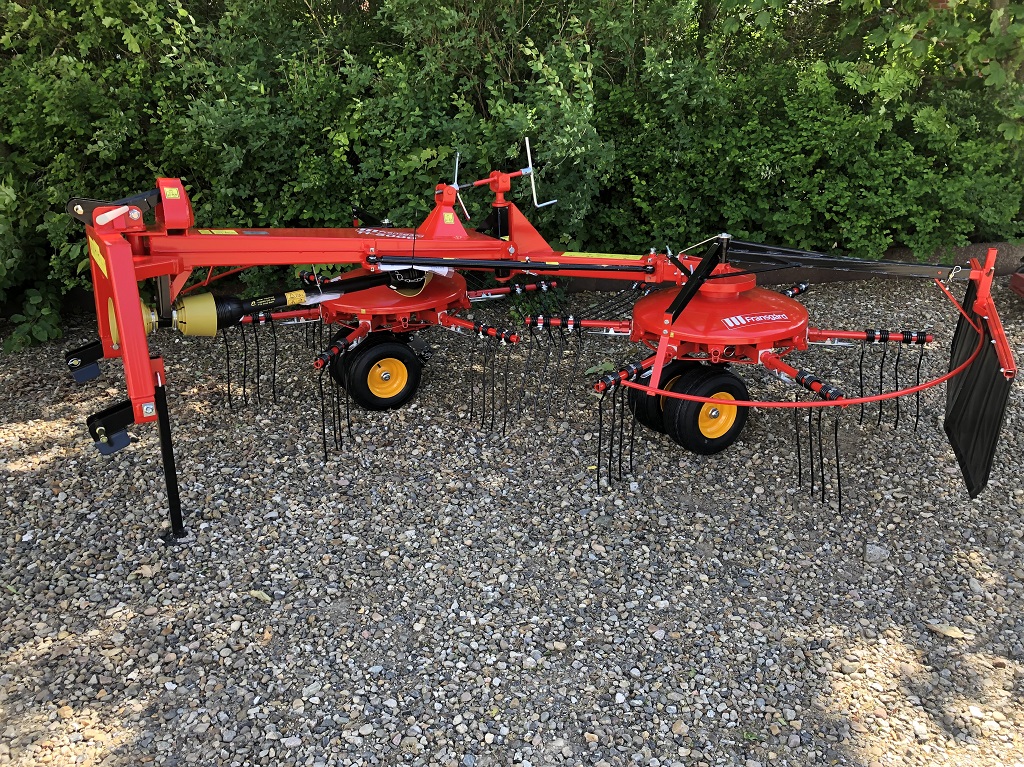

TI-5000 Combirive

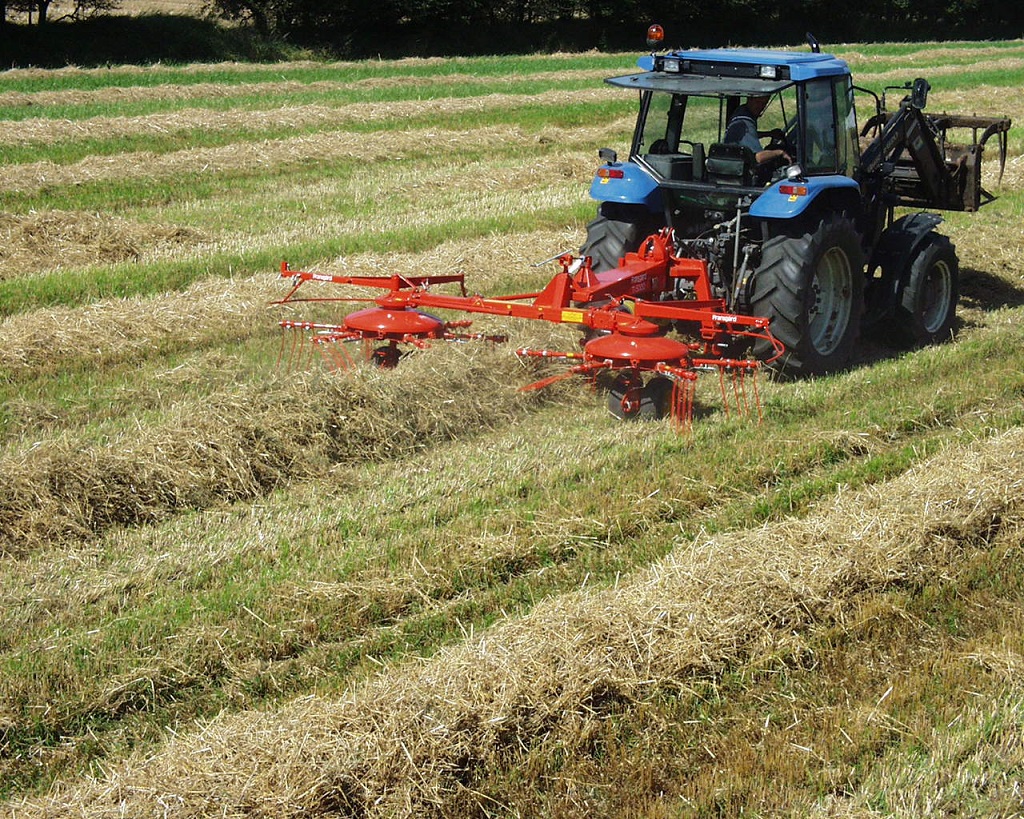

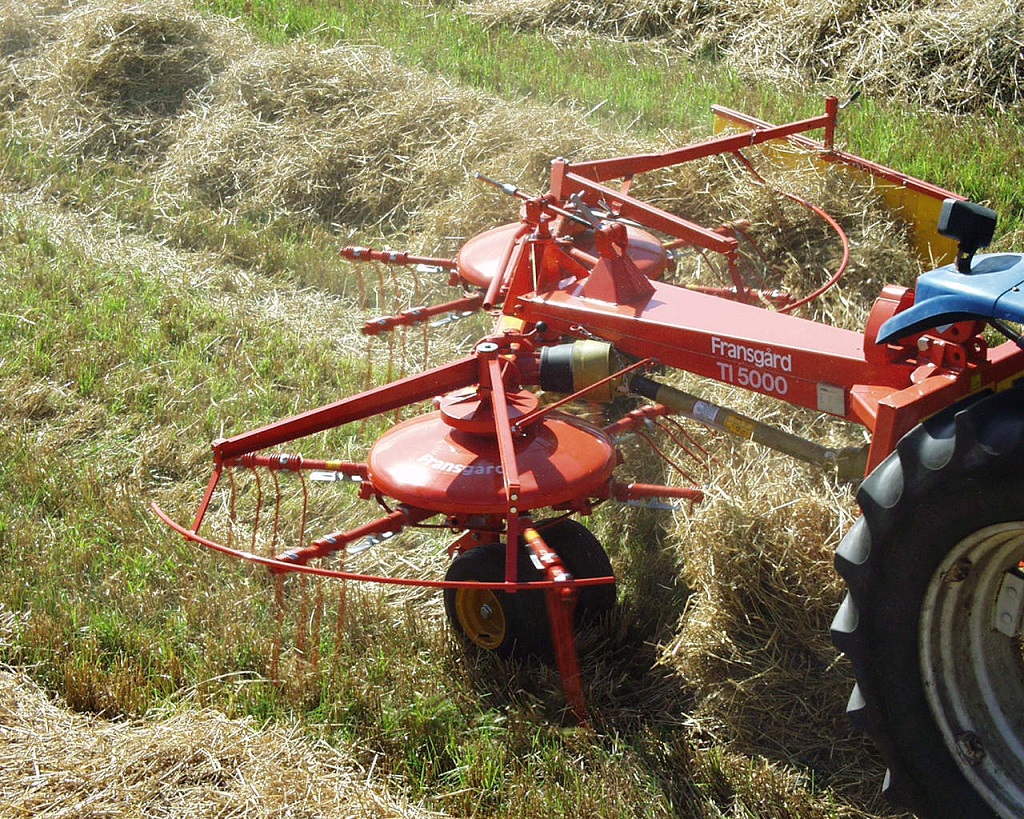

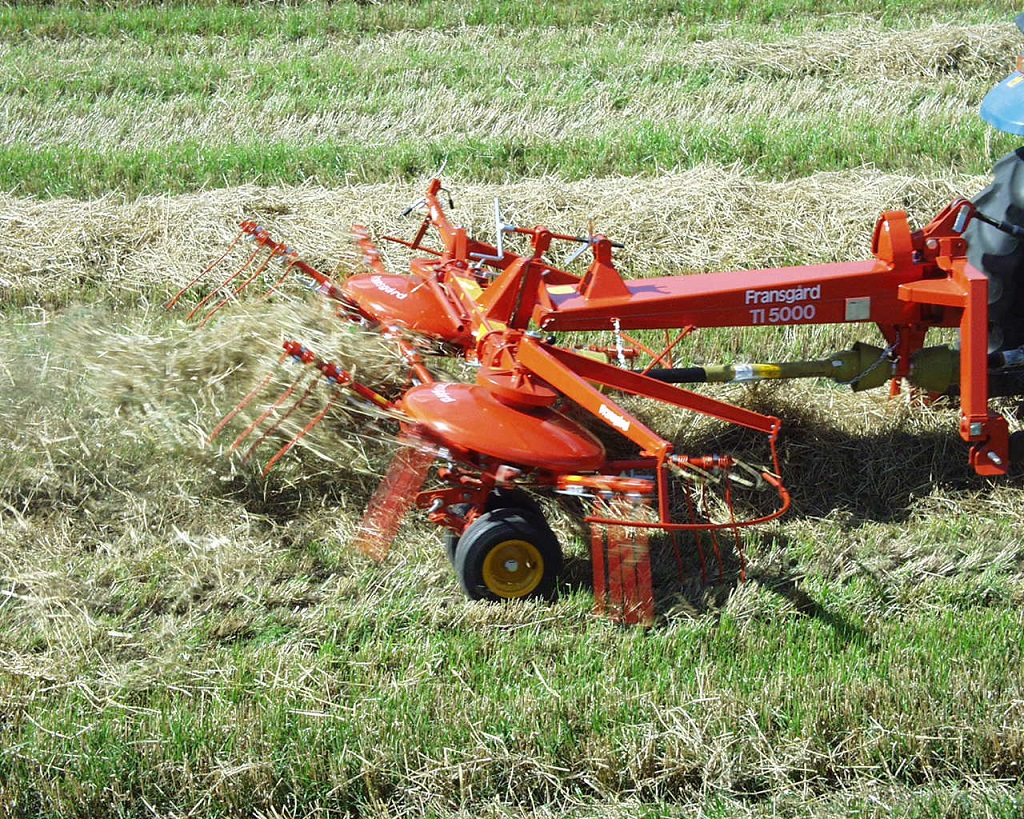

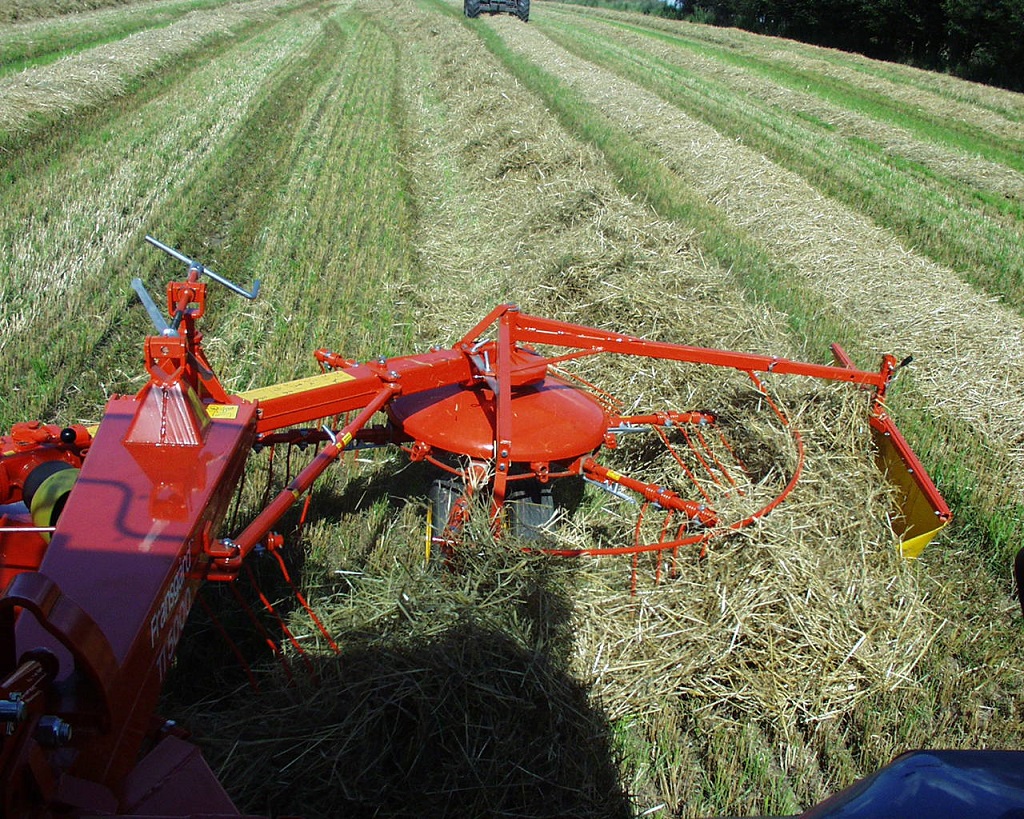

TI-5000 combirive er en effektiv rive som er bygget med en kraftig konstruksjon. Er enkel å vedlikeholde noe som gir minimale driftskostnader. De tre arbeidsinnstillingene dekker behovet for en effektiv kombirive. Ved sammenriving til midten kan skårbredden tilpasses nøyaktig til pressen/ lessevognens pickup. Jo større arbeidsbredde, jo større skårbredde. Raking til siden gjør at du kan slå flere skår sammen. TI-5000 kan kombinere to skår i en operasjon. Når du vil ha full kontroll , er dette den perfekte kombiriven. TI-5000 har mulighet for spredefunksjon som kan brukes dersom spredningen ikke er det viktigste. Denne funksjonen er imidlertid ikke helt på høyde med en sprede/venderive. Det ansees ikke å være rivens formål. For å lese mer om TI-5000, klikk her

TI-5000-riven har 2 rotorer med 6 armer på hver – alle utstyrt med nylonhjul. De lukkede kulelagrene i kurveføringen krever ingen smøring. Armene er enkle å ta av via det fjærbelastede håndtaket når de skal omplasseres for de ulike arbeidsfunksjonene. Når du bytter fra riving til midten og over til riving til siden, endres rotasjonsretningen til venstre rotor. Det er viktig at nylonhjulet i kurveføringen dreies 180°. Modellen roterer mellom oppheng og bom, som låses automatisk når maskinen løftes. Ved transport på vei dreies maskinen manuelt bak traktoren.

Klikk her for å finne din nærmeste forhandler

Tekniskedata

Detaljer

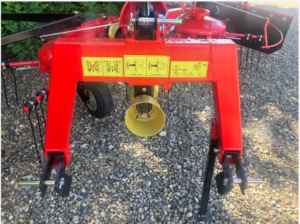

3-punktsoppheng

Det kraftige 3-punktsopphenget er utstyrt med bevegelige løftebraketter og toppstangbraketter.

Beskyttelsesbøyle

Beskyttelsesbøylen er opphengt i gummiforinger for å redusere vibrasjoner.

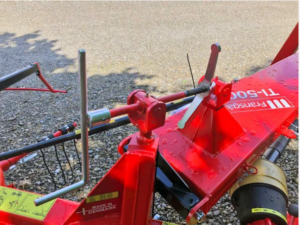

Håndtak, hovedramme

Mekanisk spindel for finjustering av rivehøyden og omstilling til spredefunksjon.

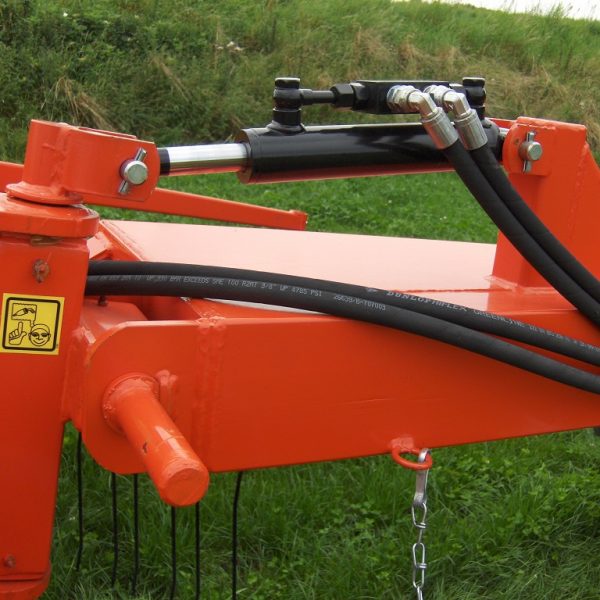

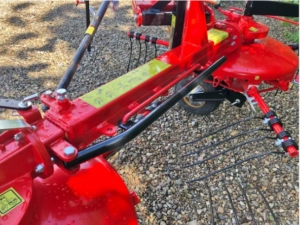

Håndtak til bom

En hydraulisk sylinder justerer venstre rotor inn og ut til ønsket rakebredde eller skårbredde. For å unngå uskarphet i profilene er de utstyrt med 2 justeringsbolter.

Galvanisert beslag

Monteringsbraketter og justeringsbraketter er galvanisert og kan justeres uten bruk av verktøy.

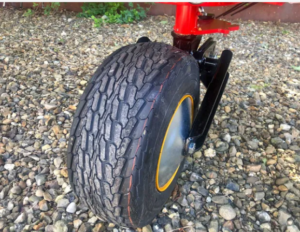

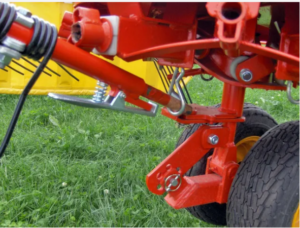

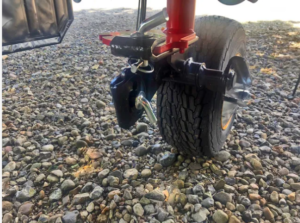

Hjul og innstilling av hjul

Som standard er det montert et stort hjul under hver rotor. Rivehøyden justeres via en hullbrakett ved hjulopphenget, og hjulene dreies til ønsket posisjon i sporene i braketten.

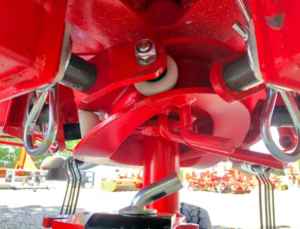

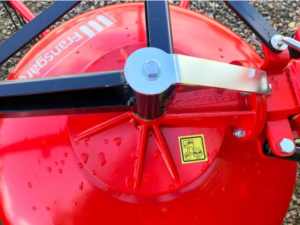

Kurvskive

Den støpte kurvskiven under hver rotor kan stilles i 3 posisjoner via et fjærbelastet håndtak. Hjulene i kurvskiven er nylonhjul utstyrt med kulelager. Den åpne kurvskiven gjør den enkel å betjene.

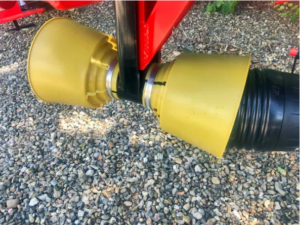

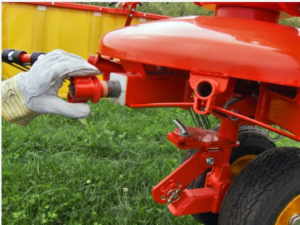

Lang PTO

Kraftoverføringsaksel med overlastclutch er standard. Det sterke mellomleddet for kraftoverføringsakselen sikrer optimal vinkel på kraftuttaket i de ulike innstillingene og best mulig vinkel på kraftuttaket til traktoren.

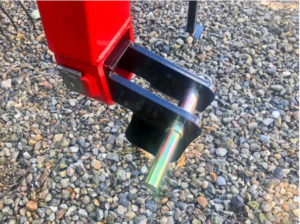

Løftefeste

De bevegelige løftebrakettene hjelper riven med å følge terrenget best mulig.

Midtbommen

Kompakt V-formet bom i spesialstål sørger for god stabilitet i maskinen og lar 3-punktsopphenget svinge.

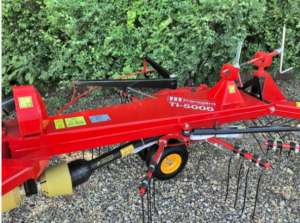

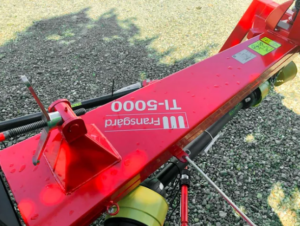

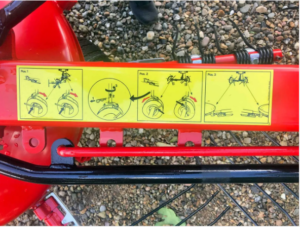

Merker

Store og tydelige etiketter på bommen viser med tegninger de mange innstillingene for de 4 arbeidsfunksjonene.

Justeringsbrakett

Skifting av riven til de forskjellige arbeidsstillingene gjøres uten bruk av verktøy. Det er viktig at du setter deg grundig inn i de ulike innstillingene før du bruker raken. Det er fordelaktig å rotere rotorene mekanisk før start for å sikre at maskinen er riktig innstilt. Under transport dreies riven helt inn bak traktoren.

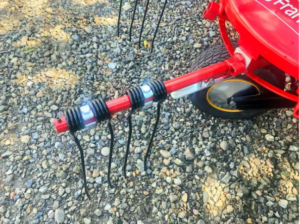

Rivearm

Rivearm med tre doble fjærer fjernes enkelt via det fjærbelastede håndtaket og flyttes til en annen posisjon. Alle fjærer er utstyrt med en unik 3-delt feste.

Rivearm omstilling

Ved bytte fra riving til siden og til riving til midten skal hjulene i kamskiven under venstre rotor dreies 180º slik at hjulet alltid går i rotasjonsretningen.

Rivearm feste

Når alle 6 splinter er fjernet, trekkes braketten for rivearmen ut og dreies 180º og skyves på plass, hvoretter splittene monteres igjen.

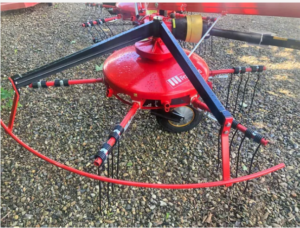

Rotor

Den kraftige støpte rotoren sørger for både stabilitet og balanse i maskinen. Under det formstøpte girhuset på toppen av rotoren sitter et herdet kronhjul/spisshjul – med mulighet for smøring.

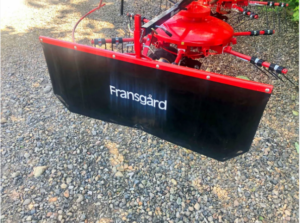

Skår duk

Presenningens skårduk styres av 4 stk. plaststiver som kan justeres både utover og innover, samt opp og ned, slik at du kan forme det perfekte skåret uansett avling når du raker ut til siden. Skårduken kan enkelt tas av eller vendes oppover i de andre funksjonene.

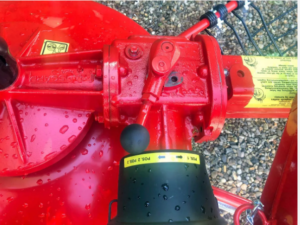

Vendegir

Ved bytte fra riving til midten og riving ut til siden endres rotasjonsretningen til venstre rotor via vendegiret på høyre side.
